新能源计算机监控系统

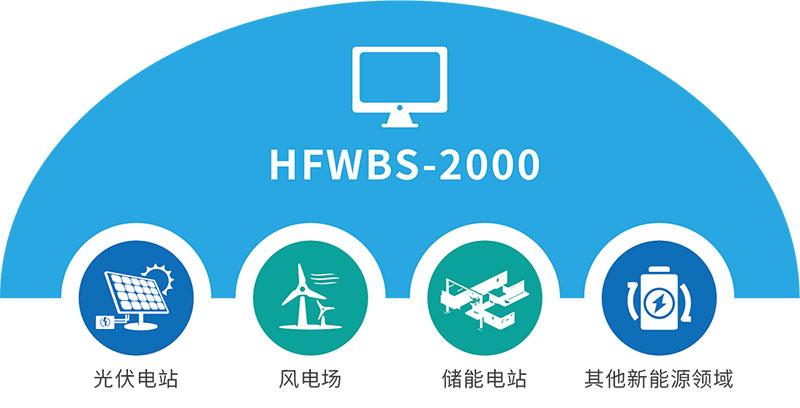

       HFWBS-2000后台监控系统是一套专门针对光伏电站、风力发电项目定制的集数据采集、加工、展示、遥控、遥调、异常报警、分析、报表于一体的智能化监控系统，可实时监控站内光伏电池阵列、汇流箱、低压直流柜、逆变柜、交流低压柜及箱变等设备运行情况，遥控操作站内开关、刀闸和调档设备，保障电站安全运行，满足电站运行人员日常操作及上级系统或调度的监控需求。该系统侧重于电站内部设备运行情况监控和分析，相对于传统电站监控系统，实现采集数据的精细化、有效性处理分析，监测界面展示更加直观，能够快速定位箱变、逆变器、电池组串支路故障，有效提高运维效率。

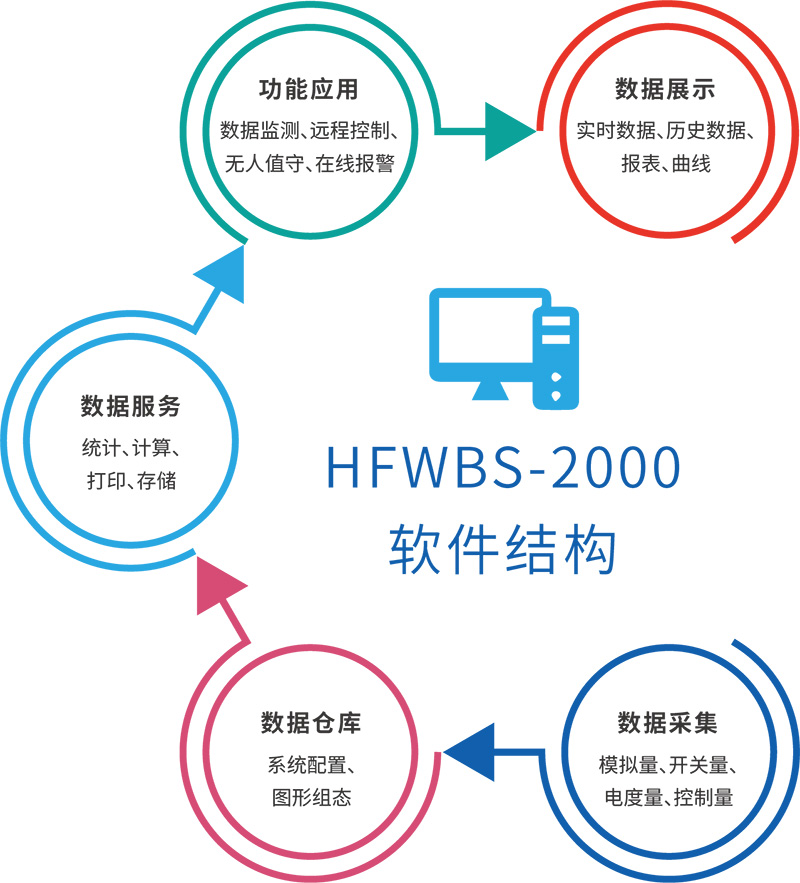

       ➊ 建立实时、可靠、完整的数据采集体系，采集现地装置包括汇流箱、直流进线柜、并网逆变器、箱式变压器和升压站等设备信息和运行参数。

       ➋ 建立可靠稳定的数据保存机制，解决新能源电站监控设备多数据量大等问题，保证电站数据安全。

       ➌ 建立可靠的监控机制，确保电站遥控、遥调操作的安全性，同时对设备报警的及时反馈，保证整个电站的安全生产运行。

       ➍ 建立新能源电站远程监控平台，使电站人员远程监控到电站运行状态。

       ➎ 建立数据分析系统，使运维人员能够轻松快捷的发现新能源电站方阵中存在的问题，以科学的方法进行数据统计分析，掌握规律，进而提高功效，降低成本，增加经济效益。

       ➏ 实现新能源电站无人值班和少人值守，减少运行维护成本，达到减人增效的目的。

       ➐ 建立一个电站数据转发平台，与其他各个系统进行数据的转发，上报。

       新能源电站实时数据采集的现地装置包括汇流箱、直流进线柜、并网逆变器、箱式变压 器和升压站等设备信息和运行参数，采集信号类型包括模拟量、脉冲量 和开关量。模拟量包括电压、电流、实时功率等电气设备的主要运行参数；脉冲量包括有功电能及无 功电能；开关量包括事故跳闸信号、断路器及重要继电保护 动作信号等中断开关量和 各类故障信号、断路器及隔离开关的位置信号、设备状 态信号等非中断开关量两种。

       支持各种控制系统的通讯协议（如MODBUS、IEC61850、IEC60870-5-103、IEC60870-5-104 等采集过程的稳定性，保证数据采集的实时性和完整性。

（1）模拟量的采集处理

       模拟量输入：采用交流采样及 DC 4mA ～ 20mA。间隔层测控单元电气量除温度通过变送器输入外，其余电气量均采用交流采样，输入 CT、PT 二次值，计算 I、U、P、Q、F、CosΦ；对于智能电度表通过串口通讯采集。

       定时采集：按刷新周期定时采集数据并进行相应转换、滤波、精度检验及数据库更新等。越限报警：按设置的限值对模拟量进行死区判别和越限报警，其报警信息包 括报警条文、参数值及报警时间等内容。

（2）状态量（开关量）的采集处理

       开关量信号输入：带光电隔离输入（强电 220V）过无源接点输入；断路器、接地开关等要进行控制的设备，取双位置接点信号。

       定时采集：按刷新周期方式采集输入量并进行状态检查及数据库更新等。

       设备异常报警：当被监测的设备状态发生变化时，弹出设备变位指示或异常报警信号，其报警信息包括报警条文、事件性质及报警时间。

       事件顺序记录：对断路器位置信号、继电保护动作信号等需要快速反应的开关量按其变位发生时间的先后顺序进行事件顺序记录。

（3) 脉冲量的采集处理

       系统提供分时段、分方向的脉冲累计功能，脉冲计数带时标存储。同时，系统能根据用户需要设定时间间隔，并按该时间间隔对脉冲量累计值进行冻结、读取和解冻。

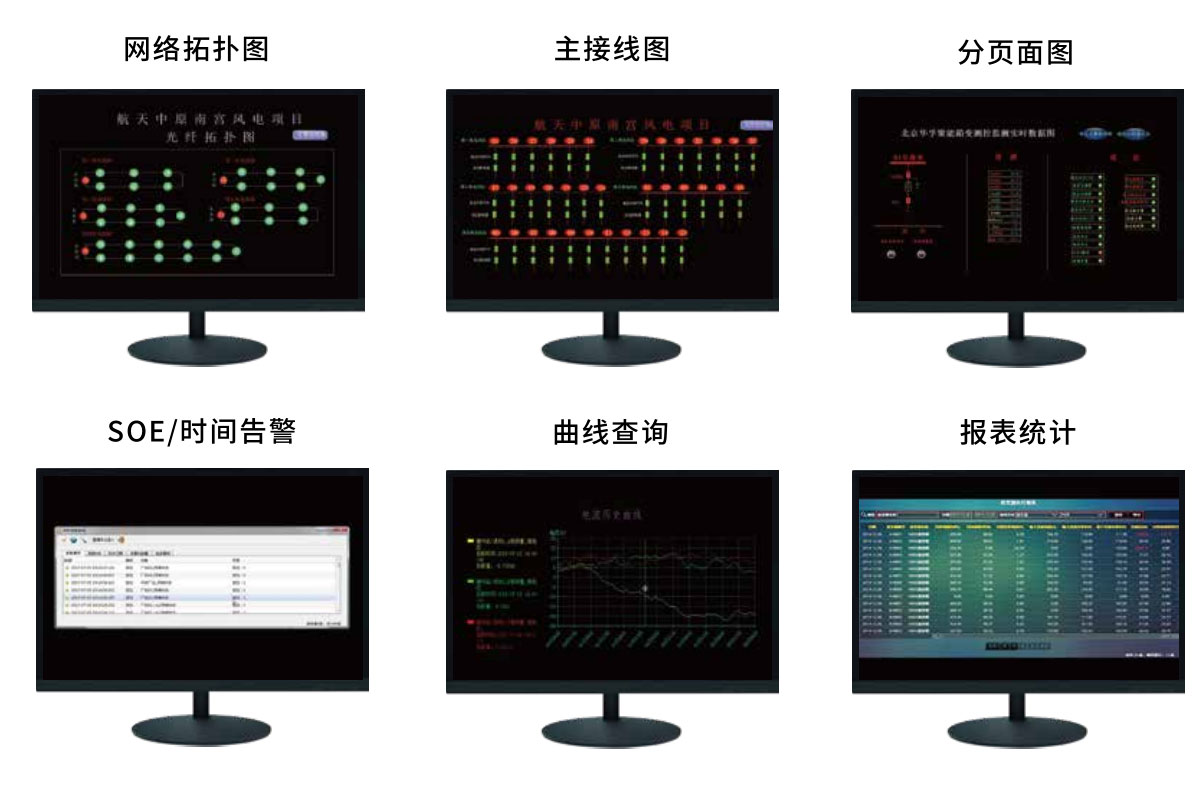

       实时监控主要是对电站环境监测仪、逆变器、直流配电柜、交流配电柜和箱式变压器等关键设备的运行状态进行实时监控，通过远程实时监控，电站管理人员和运维人员可以通过电站生产模拟图、趋势图、棒状图和参数分类表等多种方方式全面、直观地了解电站关键设备的运行情况，及时、准确地掌握设备异常信息。
