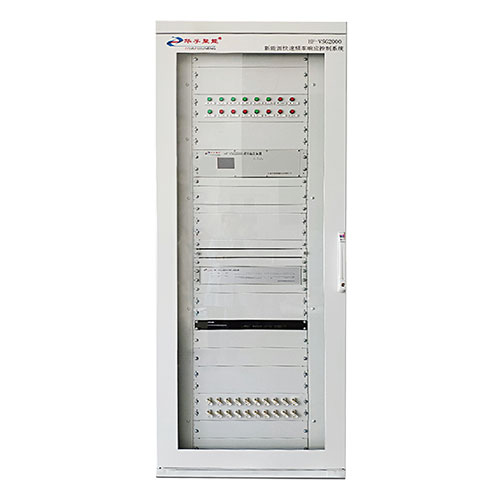

产品简介
● 应用于新能源光伏、风电场站。
● 为电网提供安全频率保障的二次屏柜。
● 自发且快速的参与场站的频率调节。
● 使新能源场站具备参与电网频率快速调整的能力。
● 满足电网对一次调频设备的要求。
产品构成
● 核心服务器，调频策略的执行和命令下发。
● 工业交换机与调度、风机、逆变器及其他设备通讯。
● 频率测控装置，信号的转换、电气量的采集以及策略的执行。
产品特点
● 基于工业级硬件平台 PowerPC 开发，适应恶劣工业环境，系统安全可靠。
● 四核工业级通讯管理机，Linux 运行环境，适应恶劣工业环境。
● 根据区域电网的要求，结合机组的特性，制定合适的控制策略，控制精度高，调节速度快。
● 强大的通讯能力，支持与多方系统多种协议通讯（ 如 Opc、Modbus、IEC104、Dnp、定制通讯规约 ）。
● 软件运行于 Linux 操作系统，ms级数据分辨率，支持实时数值计算引擎。
人机控制系统
● 存储计算采集点数据。
● 监测策略的执行和运行状态。
● 在线绘图和分析数据。
● 根据不同需求，在线修改参数设置。
● 遥控系统的投退。
● 手动下发命令值，切换控制方式等。
● 具有录波功能，检测分析调频设备的调频能力和故障信息。
技术规范
| 技术参数 | 单位 | 取值 | 备注 |
| 交流电源（AC/DC） | V | 100~240 | 50/60Hz |
| 尺寸（高×长×宽） | Mm | 2260×800×600 | - |
| 储存环境温度 | ℃ | -40 ~+60 | - |
| 工作状态下的环境湿度 | % | 20~90 | 环境温度为40℃ |
| 储存环境湿度 | % | <90 | 环境温度为50℃ |
| 大气压力 | kPa | 79.5~ 106.0 | - |
| 海拔 | Meter | 2000 | - |
| 使用地点 | - | 户内使用 | - |
| 柜体色标 | - | 按用户要求 | - |
| 通讯协议 | - | MODBUS/IEC104/DNP3.0/OPC UA Client |
1) 6个以太网口 2) 4个RS485接口 |
使用条件及注意事项
● 不允许有腐蚀金属和破坏绝缘的气体及导电介质存在，不得含有爆炸危险的介质和严重的霉菌存在。
● 不允许有较强的振动与冲击。
● 订货后需提供详尽的新能源场站信息。
