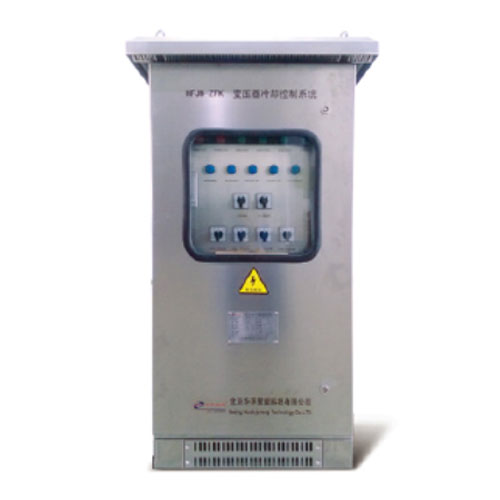

HFJN-ZFK变压器冷却控制系统

添加时间:2021-01-19 11:21:07  浏览次数:

【 产品用途 】

● 电力变压器冷却器智能启停控制

【 系统接口 】

● 无源接点 ● 串行接口 ● 以太网口

【 外形结构 】

● 落地双背板式 ● 模块式  ● 壁挂式

【 冷却形式 】

● 自然油循环风冷   ● 强迫油循环风冷   ● 强迫油循环水冷

【 人机界面 】

● 显示设备当前运行状态   ● 显示当前故障告警   ● 系统参数设置   ● 历史报表导出

【 控制程序 】

● 模块化编程,简洁便捷。   ● 预置多套控制逻辑适应不同控制要求。

【 控制方式 】

● 自动控制:根据顶层油温、绕组温度、负荷信号自动控制冷却设备运行。

● 远方控制:根据远方命令控制冷却设备运行。

● 手动控制:通过转换开关或触摸屏控制冷却设备运行。

【 电源管理 】

● 双路动力电源互为备用,可自动 / 手动投切,提供故障告警。

● 单独引入交/ 直流控制电源与柜内动力电源冗余备用确保控制系统可靠性。

【 电源管理 】

● 提供电源过压、欠压、相序保护。

● 提供风机、油泵等设备过载、短路、断相保护。

【 制造与装配 】

● 遵照国际、国家、行业、企业标准执行。

● ISO9000 质量管理体系。

● 装配严格按照企业标准执行。

【 检测与认证 】

● 产品经电力系统专业检测机构认证合格。

【 柜体结构 】

● 外壳及附件均为不锈钢材质(304、316 等)。

● 不锈钢板材厚度:1.5mm、2.0mm、2.5mm。

● 柜门发泡密封一次成型。

● 防护等级不低于 IP55。

【 元器件选型 】

● 控制核心选用西门子、施耐德、三菱等工控品牌产品。

● 低压器件均选用施耐德、ABB、西门子等国际一线品牌产品。接线端子采用菲尼克斯、魏德米勒品牌产品。

● 配套温湿度调节装置。

【 检修维护 】

● 柜内器件按功能及电压等级布置,结构清晰易于检修。

● 控制程序、固件版本可远程或就地进行升级便于维护。

【 订货须知 】

● 需提供冷却器类型、组数、额定参数;柜体安装方式、材质要求等必要信息。
